越来越多的人开始购买金属探测器，但是购买地下金属探测器的人大都只是看它的性能，探测的深度以及它的作用。再者就是了解它的工作原理，是以什么原理来工作的，很少有过问关于探测器的配置的。不过也确实如此，不是特别专业的玩家或是做这个行业的人是很难弄得清楚这些的。
很多购买地下金属探测器的人们只是业余玩家，他们不用了解那么多仪器的内在结构，他们只要知道探测器的三个方面，第一，仪器能不能达到他们预期想要的效果，能不能探到地下的宝贝。第二，就是了解如何使用，如何操作探测器以及在操作的时候需要注意哪些方面的问题。第三，该怎么保存好金属探测器。
不过呢，今天我们就来揭一下地下金属探测器的老底，即仪器的内部电路图，这可是少有人知的秘密哦！一般人，小编不告诉他。

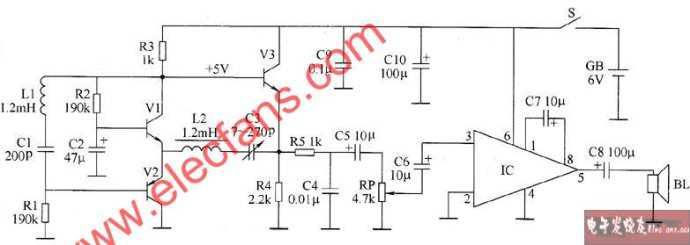

探测器的电路图，一般来说是很少有人会想了解它，只有对于一些在这方面特别有兴趣的人才会了解它的电路图，了解它的构造，工作的根本原理。地下金属探测器基本是由探测振荡器、基准振荡器和音频放大器等器件组成，地下金属探测器的电路图如下所示。
电路调整
安装好电路中各元器件后，首先应调节晶体管VI～V3的工作电流。调节微调电阻器RI的阻值，使VI和V2的集电极电流为1mA，V3的集电极电流为2mA。然后将音量电位器RP调至阻值最小的位置（音量最大状态），将微调电容器C3顺时针不停旋动时会发现：扬声器中会发出音频叫声，声音频率由高至低直至无声，又出现音频叫声，声音频率由低至高变化。重新调节C3，使之处于两次音频叫声之间的无声点上。将探寻线圈L1逐渐靠近金属物体（最好是铁质物体），扬声器中应发出低频率至高频率的音频叫声。
好了，今天就先到这吧！一下子讲太多，小编怕大家也消化不了，毕竟太枯燥了。
